前言

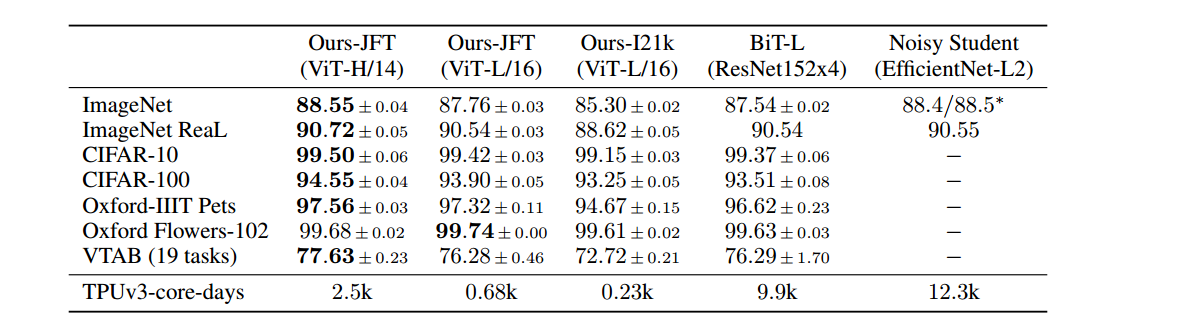

​ 虽然 Transformer 架构已成为自然语言处理任务的事实标准，但它在计算机视觉领域的应用仍然有限。在视觉领域，注意力要么与卷积网络结合使用，要么用来替换卷积网络的某些组件，同时保持其整体结构不变。论文中表明，这种对 CNN 的依赖是不必要的，直接应用于图像块序列的纯 Transformer 可以在图像分类任务中表现得非常好。当对大量数据进行预训练并转移到多个中型或小型图像识别基准（ImageNet、CIFAR-100、VTAB 等）时，与最先进的卷积网络相比，Vision Transformer (ViT) 取得了出色的结果，同时训练所需的计算资源却少得多。消融实验结果如下：

image-20241018181547156

模型理解

Vision Transformer理解

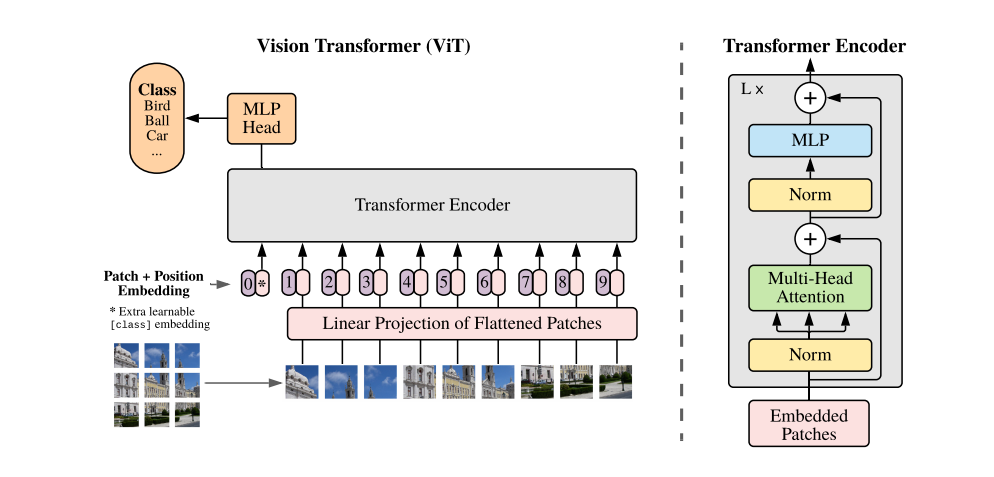

image-20241018181753453

上图是原论文中给出的关于Vision Transformer(ViT)的模型框架。，模型由三个模块组成：

  • Linear Projection of Flattened Patches(Embedding层)
  • Transformer Encoder(图右侧有给出更加详细的结构)（论文Attention Is All You Need中的结构）
  • MLP Head（多层感知机头，最终用于分类的层结构）

Embedding层结构理解

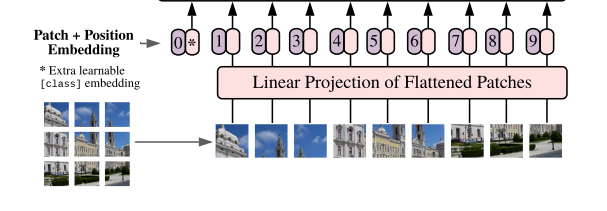

image-20241019150503871

Patch+Position Embedding的作用主要是对输入进来的图片进行分块处理，每隔一定的区域大小划分图片块。然后将划分后的图片块组合成序列。

论文中是使用卷积实现该操作。在VIT中，我们常设置这个卷积的卷积核大小为$16 \times 16$，步长也为16,卷积核个数为768。此时，卷积就会每隔16像素点对图片进行特征提取，图像块的特征提取就不会重叠。对于大小为$224 \times 224\times 3 $的图片而言，会生成一个$14\times 14\times 768$的特征层。

为什么这个操作实现了图像分块？

因为在$14 \times 14$的特征矩阵中，每一个$1\times 1$的格子中的数，代表的就是原图像中$16\times 16$像素的图像块的特征（卷积操作）。

下一步就是将这个特征层组合成序列，组合的方式非常简单，就是将高宽维度进行平铺，[14, 14, 768]在高宽维度平铺后，获得一个[196, 768]的特征层。平铺完成后，我们会在图片序列中添加上Cls Token，该Token会作为一个单位的序列信息一起进行特征提取，图中的这个0*就是Cls Token，我们此时获得一个197, 768的特征层。（Cls Token是concat到[196, 768]的特征层上的。）

[196, 768]的特征矩阵应该是什么样子？

结构概述

  • 行数（197）：这个矩阵的行数由两个部分组成：
    • 1 行：cls_token，用于捕捉整个图像的全局特征。
    • 196 行：每个图像块的特征向量，表示图像被划分为 $16 \times 16 $的块后，提取的特征。

  • 列数（768）：每一行的特征维度是 768，通常与 Transformer 中的隐藏层维度相对应。

    示例表示

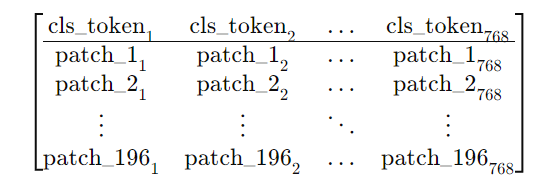

假设 cls_token 和图像块特征都用随机值填充，那么矩阵的示例表示如下：

image-20241019153255469

解释

  • 第一行（cls_token）：是一个向量，表示整个图像的全局信息，它的值会在训练过程中更新，以便更好地捕捉图像的特征。

  • 后196行（图像块特征）：每一行对应一个图像块的特征，反映该块在图像中的局部信息。这些特征是通过卷积操作提取的，通常采用的是滑动窗口方法，对图像进行分块处理后得到。

    使用位置嵌入

在输入到 Transformer 之前，这个矩阵通常还会与位置嵌入相加，以提供每个元素在序列中的位置信息。这可以帮助模型理解各个块之间的相对位置关系。

Cls Token的作用

Cls Token的查询向量也会与其他图像块的键向量进行点积。

如果 cls_token 的查询向量与某个图像块特征的键向量点积的结果较高，表示 cls_token 对该图像块特征的信息非常关注，这个图像块在整个图像中扮演了重

要角色。反之，较低的点积结果表示 cls_token 对该图像块的关注较少，可能这个图像块的信息对整体分类影响不大。

Transformer Encoder层结构理解

参考：1.Vision Transformer详解-CSDN博客

​ 2.神经网络学习小记录67——Pytorch版 Vision Transformer（VIT）模型的复现详解_vit复现代码-CSDN博客

​ 3.Transformer 模型详解_transformer模型-CSDN博客

MLP Head层结构理解

在 Vision Transformer (ViT) 中，MLP Head 是多层感知机（Multilayer Perceptron, MLP）用于最终的分类任务。它的主要功能是将 cls_token 的输出特征向量转换为最终的分类结果。

cls_token 的最终输出

经过 ViT 的多层 Transformer 处理后，cls_token 的特征被不断与图像块的特征交互，最终生成了一个表示全局图像信息的向量，形状为 B×768B \times 768B×768，其中：

  • BBB 是批量大小。
  • 768 是特征的维度（这是 Transformer 的输出维度）。

MLP Head 的结构

MLP Head 通常包括以下几层：

  • 全连接层：将 768 维特征向量映射到类别数（如 1000 个类别），用线性变换处理。
  • 激活函数：可能使用激活函数（如 ReLU 或 GELU），引入非线性。
  • 输出层：另一个全连接层，最终输出分类 logits（未归一化的分类分数）。

具体来说，MLP Head 的结构通常如下：

1
2
3
4
5
6
7
python class MLPHead(nn.Module):
    def __init__(self, num_features=768, num_classes=1000):
        super(MLPHead, self).__init__()
        self.fc1 = nn.Linear(num_features, num_classes)  # 768 -> num_classes

    def forward(self, x):
        return self.fc1(x)  # 输出分类 logits

具体流程

假设我们使用 ViT 来分类图片，整个 MLP Head 的具体使用过程如下：

得到 cls_token 的特征

在 ViT 的前向传播过程中，经过自注意力机制的多层处理，cls_token 的输出是一个全局特征向量。假设其形状是 B×768B \times 768B×768（批量大小为 BBB，每个特征向量的维度为 768）。

1
2
#cls_token 经过 transformer 输出
cls_token_output = transformer_output[:, 0, :]  # 取出 cls_token 的特征，shape: [B, 768]

将 cls_token 输入 MLP Head

cls_token_output 作为 MLP Head 的输入，使用全连接层将其转换为分类的 logits。假设类别数为 1000，输出的形状为 $B \times 1000$，其中每个值表示对应类别的未归一化分数。

1
2
# 经过 MLP Head
logits = mlp_head(cls_token_output)  # logits 的 shape 是 [B, 1000]

分类和计算损失

  • 在训练时，logits 通常会与真实标签进行比较，计算损失（例如交叉熵损失）。
  • 在推理时，logits 会通过 Softmax 转换为类别概率，从而得到最终的分类结果。
1
2
# 通过 Softmax 计算概率
probs = torch.softmax(logits, dim=-1)  # shape 仍为 [B, 1000]

MLP Head 的作用

MLP Head 的核心作用是通过全连接层将高维特征（768 维）转换为具体的类别预测结果。由于 cls_token 已经聚合了所有图像块的信息，它代表了全局图像的特征。MLP Head 只需要对这个全局特征进行处理，并将其映射到具体类别上。
